一、系统介绍
将污水处理厂采集到的水位、流量、COD、氨氮、浊度、PH、设备运行状态等数据和视频信号，通过环网光纤，接入监控中心，监控中心可以进行数据存储、数据通讯、实时控制、污水厂运行监视等操作，借助视频监控与入侵报警等安防平台的接入，从而实现污水处理厂厂集中管理。
城市污水厂集中管理系统广泛应用于化工园污水处理厂、污水泵站、城市大型污水厂等需要对城市污水、生活污水进行处理的场所。

二、实现功能
1.数据采集存储功能
通过现场仪表、传感器等装置实时采集污水厂的水位、电机运行参数、泵的启停状态、格栅机的运行状态、流量、浊度、PH值、COD值、BOD值控制模式、电压、电流、保护状态等数据，通过通讯网络将数据上传至监控中心进行存储，并根据每个数据的特殊性，设定数据采集、存储的时间间隔。
2.实时控制与调节
管理人员在监控中心可以看各个污水厂的实时数据和视频监控画面，以了接设备的运行状况和厂区内的人员活动情况。一旦各监测数据出现偏离，及时发现并做出相应的处理。同时对所有的数据进行存储，生成记录日志。

3.污水厂运行监视
系统实时采集各站点的数据，以文字、数字、动态画面的形式展示设备的运行状态，提供直观的图文信息。实时监测数据与视频在同一界面上显示，可以同屏监测污水厂多个视频和数据，也可以切换成单个污水厂的视频和数据显示。
视频摄像与入侵报警
系统在使用环网光纤传输现场的自控信号、视频信号，可以传输多路传输视频画面至监控中心，监视污水厂的全景、进出口等重要位置。光缆传输具有冗余功能，当一组光缆断掉，另外一组光缆自动连接通讯，两组光缆互不干涉。
系统支持入侵报警系统，当有外人未经许可进入泵站布防范围内，监控中心产生报警提示，以便更好地进行安全防范工作。

三、总体架构
系统主要由现地数据采集设备及摄像机报警装置、PLC控制柜、环网加工、监控中心等组成。

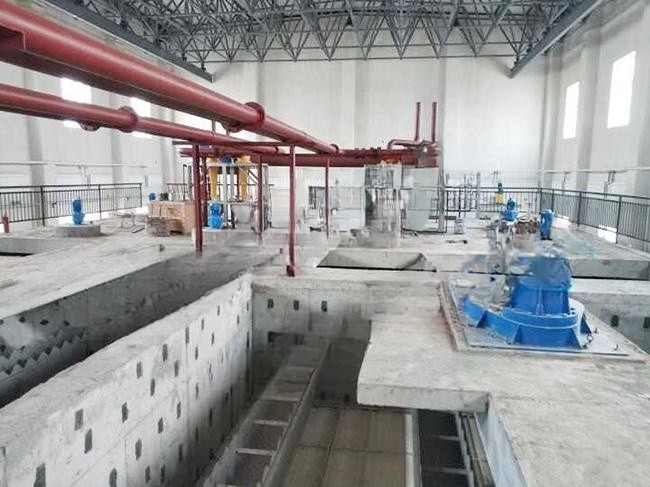

3.1现地数据采集设备及摄像机报警装置
3.2 PLC控制柜
泵站操作室
3.3环网架构

系统信号传输部分采用环网光缆模式，避免单一光缆中途损坏，造成整个链路的断开。正常情况下，两组光缆互不影响，一旦发生意外故障，另外一组光链路自动打开，从而降低系统的故障率，加强系统的可靠性。
